組成電氣火災監控系統分析

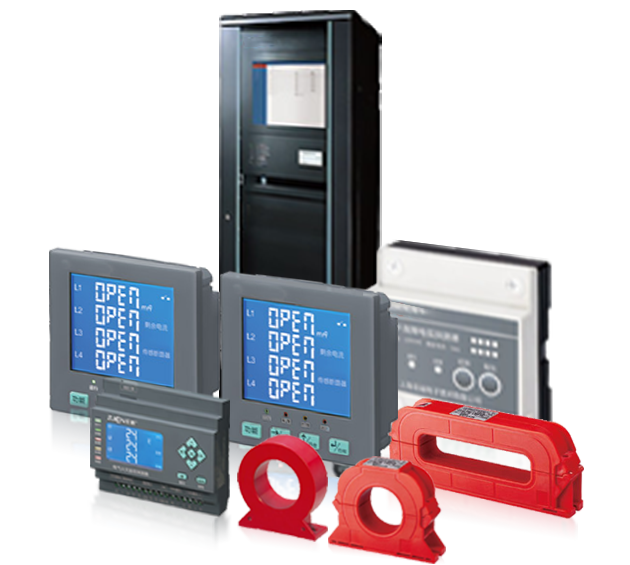

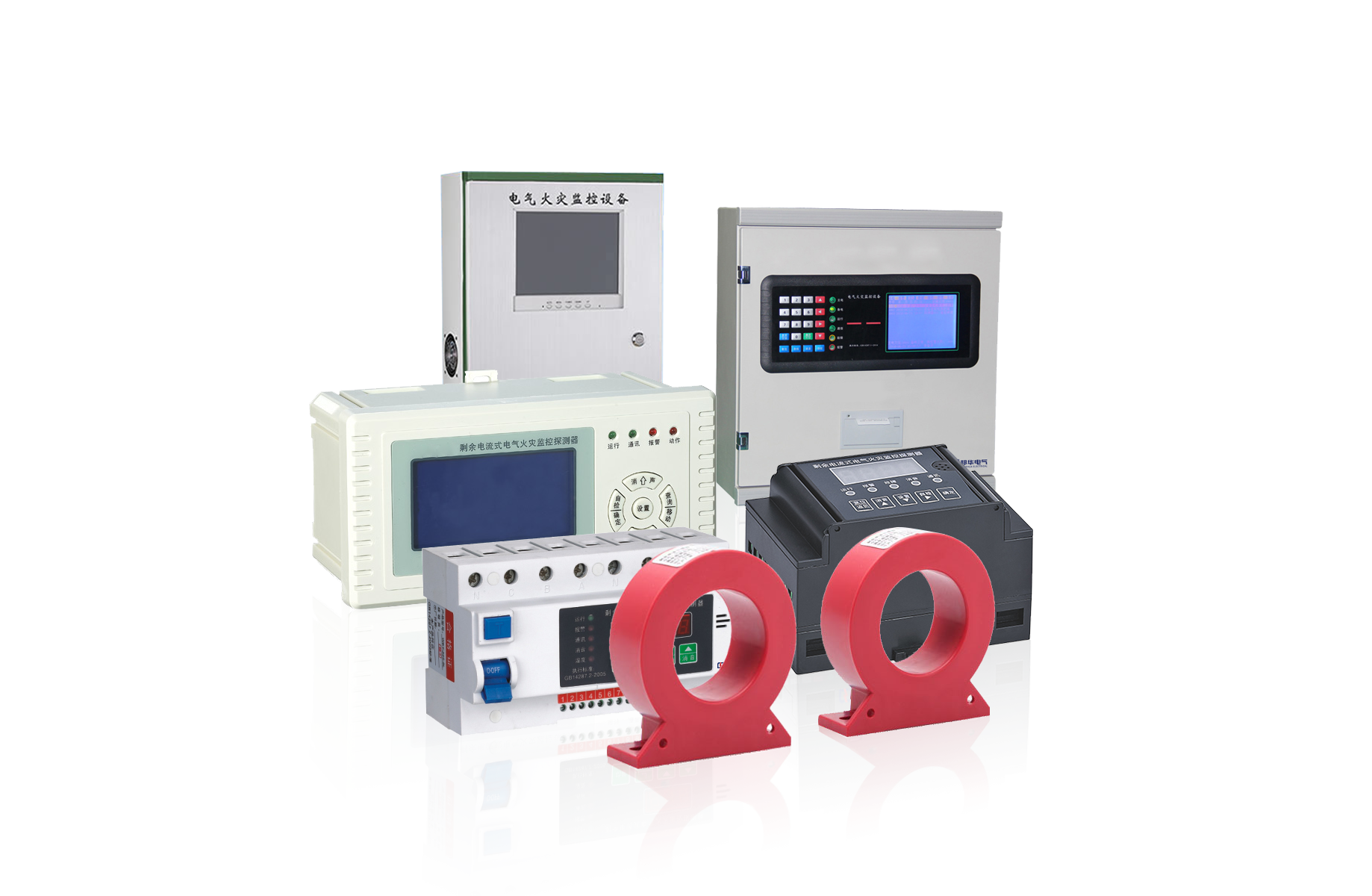

完整的電氣火災監控系統應包括電氣火災監控系統火災監控設備、剩余電流檢測儀、剩余電流互感器等產品。

電氣火災監控設備設置在監控中心，通過一條或多條通信線路與剩余電流檢測儀相連。具有漏電報警顯示、參數設置、歷史記錄、打印、主備電源切換等功能，符合gb14287.2-2005的要求，值班人員能及時處理，并通知電工或?qū)I(yè)技術人員消除隱患。

剩余電流電氣火災監測探測器一般安裝在主電源及各主支路的輸出口。它可以通過剩余電流互感器檢測電路的剩余電流，并具有剩余電流監測、報警顯示、自檢、通訊等功能。在重點保護區域，每個配電箱一般安裝一個或多個檢漏儀，檢漏儀可安裝在配電箱尾部或鄰近，也可直接安裝在配電箱之內。探測器的報警值應考慮被監測線路的固有剩余電流，報警整定值應不小于被保護電氣線路和設備正常運行時最大泄漏電流的2倍，但不應大于1000毫安。

剩余電流互感器與剩余電流電氣火災監測探測器一起使用。被監測線路（單相或三相）可通過變壓器。變壓器可根據電路的額定電流和線徑選擇。

下列建筑物或場所的非消防用電負荷應設置電氣火災監控系統：

1、建筑高度大于50m的乙、丙類工廠、倉庫，室外消防用水量大于30Ls的工廠（倉庫）。

2、1500座超過的一級高層民用建筑。

3、座電影院、3000座超過的體育館、3000平方米超過的商鋪、展覽館、廣播電視、電信等，?。ㄊ校┘?jí)超過財貿金融大廈，室外消防用水量大于25Ls的其他公共建筑。

4、國家文物保護單位重點磚木或木結構古建筑。
