火災報警系統之中輸入輸出模塊的工作原理

實際上，相當于IO模塊的實際工作原理IO模塊之中嵌入了微處理器，實現了與火災報警控制器的通信、電源總線電源故障檢測、輸出控制、輸入信號邏輯狀態判斷、輸入輸出線路故障檢測和狀態指示燈控制。接收到火災報警控制器的啟動命令之后，模塊打開輸出繼電器并點亮指示燈。在接收到來自設備的響應信號之后，IO模塊將信息傳輸給火災報警控制器。主要用于連接由火災報警控制器控制的消防聯動設備，如警鈴、聲光報警器、防火卷簾門、水泵、排煙風機、電梯、廣播開關等。

現在我們用四種設備來說明IO模塊的工作原理：煙感器、控制器，輸入輸出模塊和消防泵。當煙霧探測器探測到火災時，它將信息傳送給控制器?？刂破魍ㄟ^(guò)輸入輸出模塊的輸出端向消防泵發送信號，啟動消防泵。消防泵啟動之后，啟動信息通過輸入輸出模塊的輸入端傳送給控制器。實際上，火災報警系統的輸入輸出模塊就是這樣工作的。

特點：

內置微處理器CPU

采用SMT表面貼裝技術

電子編碼方式。它可以通過特殊的電子編碼器

雙總線尋址，無極性。功耗低，最大傳輸距離1500m

導線截面積1.0-1.5mm2， 對導線沒有特殊要求。結構簡單，成本低

采用插入式結構，底座可以像探測器一樣安裝在墻上，輸出模塊可以在布線之后和工程調試后插入底座。易于建造和維護。

輸入輸出模塊常用于下列設備：

1、應急照明、非消防電源切斷

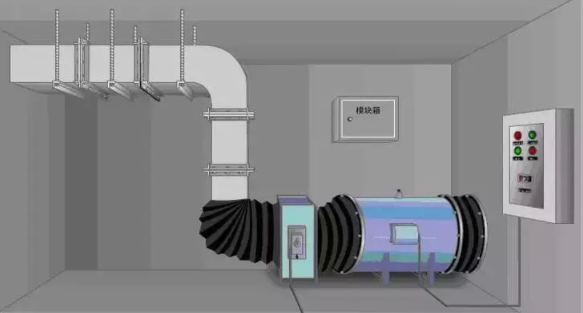

2、在防排煙系統之中，控制風機的啟停、風口和排煙閥的開啟

3、在防火卷簾系統之中，控制卷簾的一級下降和二級下降

4.控制消防泵和噴淋泵的啟停

5.在報警閥組之中，打開末端排氣閥，打開雨淋閥

6.關閉電動防火門，etc

輸入輸出模塊用于消防設備之中，需要控制設備的動作，也需要接受設備的動作狀態。
