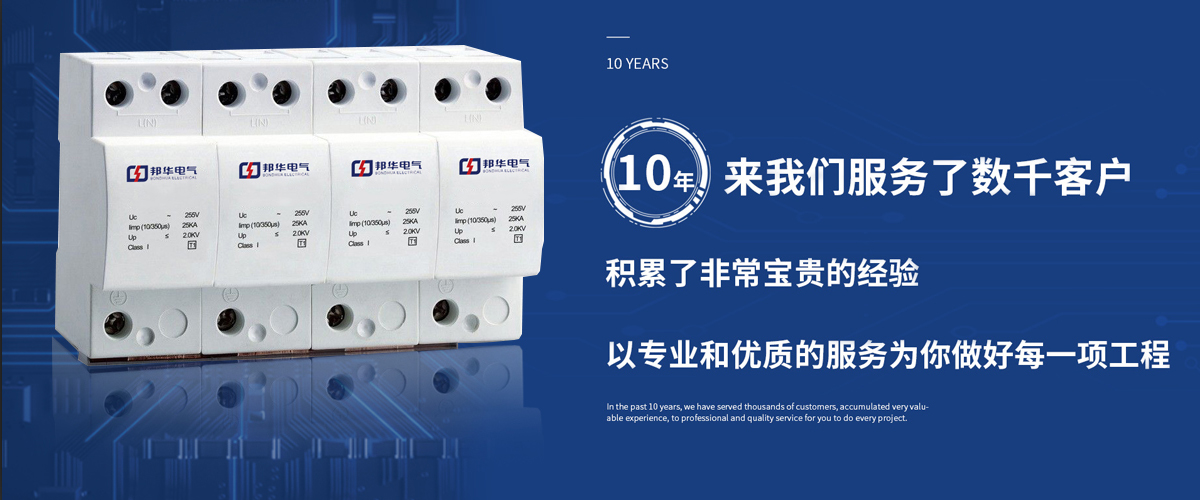

EC40/4P-385 浪涌避雷器
閱讀次數：2079 發布時間：2020-07-22
浪涌保護器4P EC40-385/4P 防雷保護器模塊 二級
Imax 40ka
雷擊波形8/20us
工作電壓Un 385V
EC系列浪涌識別系列浪涌保護器是一系列模塊化、導軌式安裝的浪涌保護器、適用于低壓配電系統中400/230伏電壓等級。對工業、商業、和等諸多行業提供完善的電源浪涌保護器。該系列產品是模塊化結構，可方便的安裝于標準35mmDin軌道上(符合4388DIN標準)其體積小、重量輕，可提供單相或三相系統的L-N、L-E和L-E的浪涌電流和瞬態過電壓保護。根據不同的應用場合。可以直接選擇4P的產品，或者1P的模塊組合使用。
二級防雷保護器浪涌保護器4P EC-40/4P產品特點：
提供的C級保護
殘壓低，漏電流小
具有熱脫扣(熔斷)功能，響應速度快
插拔式結構設計
標準導軌安裝
具有儲備指示功能
可附加遙信報警裝置
常用浪涌保護器型號
EC-120/1P/2P/3P/4P/1+NPD/3+NPE
EC-100/1P/2P/3P/4P/1+NPD/3+NPE
EC-80/1P/2P/3P/4P/1+NPD/3+NPE
EC-70/1P/2P/3P/4P/1+NPD/3+NPE
EC-65/1P/2P/3P/4P/1+NPD/3+NPE
EC-40/1P/2P/3P/4P/1+NPD/3+NPE
EC-20/1P/2P/3P/4P/1+NPD/3+NPE
ECH-25/1P/2P/3P/4P/1+NPD/3+NPE
ECH-50/1P/2P/3P/4P/1+NPD/3+NPE
丨主要參數丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
