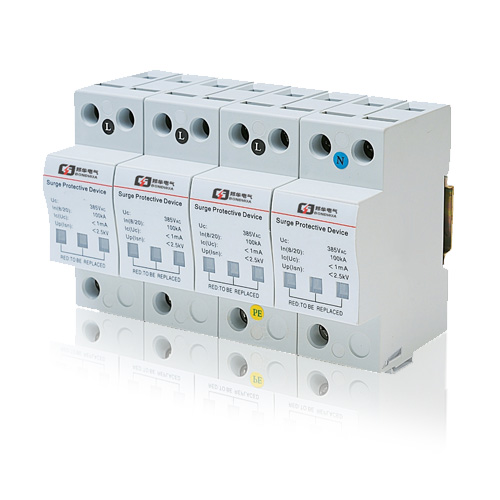

西安邦華做防雷13年了，幫助很多客戶項目防雷方案設計、浪涌保護器的選型、防雷器的安裝等，今天我們就來說說電源浪涌保護器的分級和選型。浪涌保護器最主要的目的就是對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護。

防雷器分級防護

根據《建筑物電子信息系統防雷技術規范》GB50343-2012，浪涌保護器分為4個等級。

第一級防雷器可以對于直接雷擊電流進行泄放，或者當電源傳輸線路遭受直接雷擊時傳導的巨大能量進行泄放，對于有可能發生直接雷擊的地方，必須進行一級防雷。第一級電源防雷器可防范10/350μs 、 100KA的雷電波，達到 IEC 規定的最高防護標準。天盾選型： 一級電源防雷器MA25B 系列 、M100B+C 系列等。

第二級防雷器是針對前級防雷器的殘余電壓以及區內感應雷擊的防護設備，當線路足夠長感應雷的能量就變得足夠大，需要第二級防雷器進一步對雷擊能量實施泄放。

第三級防雷器最終保護設備，將殘余浪涌電壓的值降低到1000V以內，使浪涌的能量不致?lián)p壞設備。

      根據被保護設備的耐壓等級，假如兩級防雷就可以做到限制電壓低于設備的耐壓水平，就只需要做兩級保護，假如設備的耐壓水平較低，可能需要四級甚至更多級的保護。第四級保護其雷電通流容量不應低于5KA。

       電源浪涌保護器的選型一般和雷暴日、供電環境、被保護設備的耐壓能力等因素息息相關，根據這些數據進行防雷方案設計，并選用最合適大小的浪涌保護器對設備進行保護。以下一個綜合的選型表可以參考。

浪涌保護器選型表

1）城市指市區內一般公共建筑物、專用機房；

2）郊區指包括城市中高層孤立建筑物的樓頂機房、城郊、居民房、水塘邊以及無專用配電變壓器的基站；

3）山區指包括丘陵、公路旁、農民房、水田旁的宜遭受雷擊的機房。

主要參數

丨浪涌尺寸丨

丨浪涌接線圖丨
