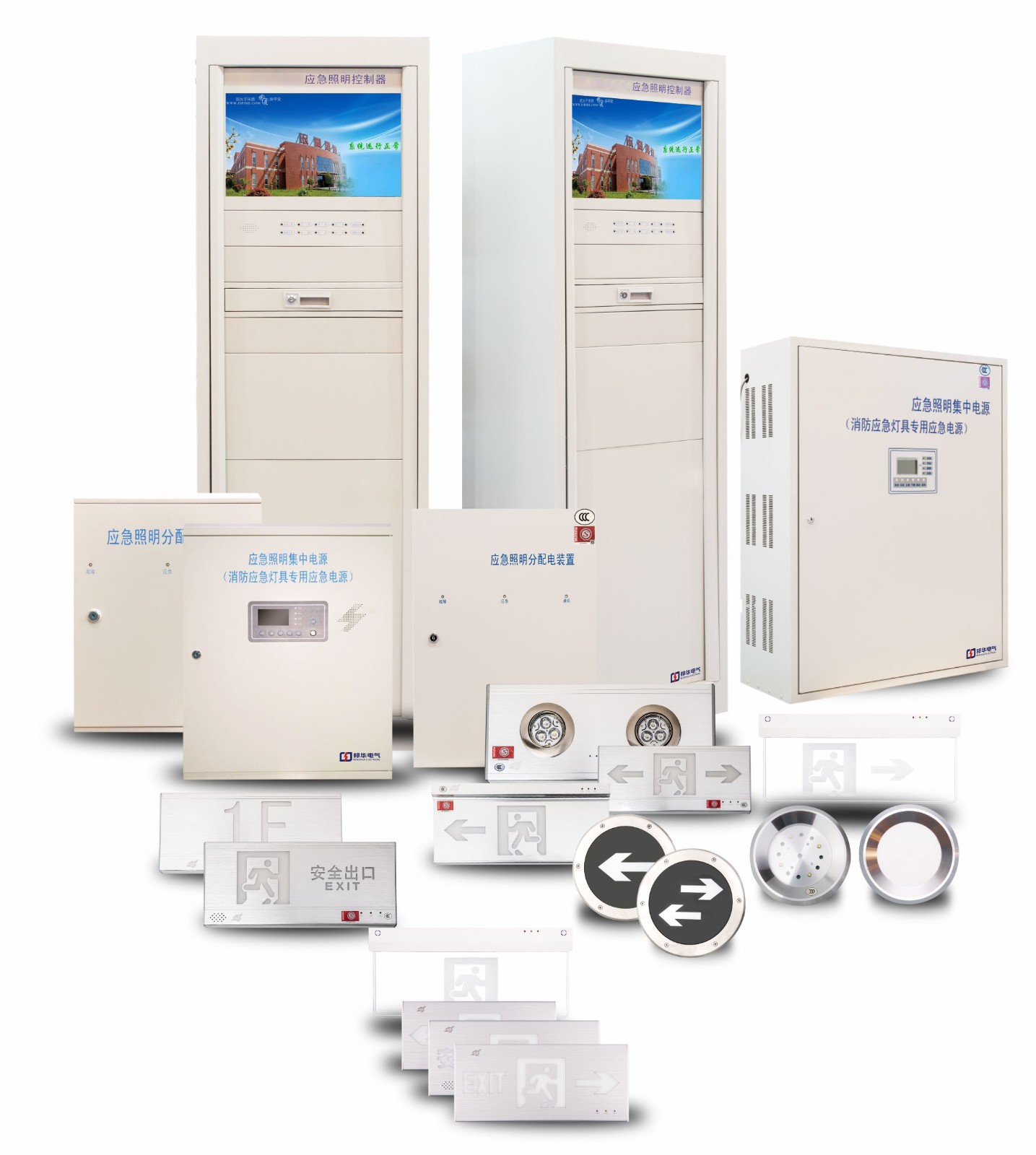

HL-D-4KVA 消防應急集中電源產品優勢

HL-D-4KVA滿足國家標準 GB17945-2010《消防應急照明和疏散指示系統》的標準要求 ;

主備電自動轉換，可手動強啟，為后端燈具提供應急電源 ;

HL-D-4KVA集中電源、分配電一體化設計，A 型集中電源安全電壓輸出，符合新標準 ;

自動對設備進行周期性充放電檢測及運行狀態年月檢，實現無人值守 ;

冗余化設計，性能穩定、可靠 ;

HL-D-4KVA具備開路、過載、欠壓、過電流等多重保護 ;

具備 CAN、RS485、干接點、市電檢測等外部通訊控制端口，實現控制器遠控、FAS

及市電失電聯動 ;

中文液晶顯示。

消防應急系統主要型號

HL-C-G、HL-D-0.5KVA、HL-D-1KVA、HL-D-4KVA、HL-D-3KVA、HL-D-2KVA、HL-D-12KVA、HL-D-8KVA、HL-D-5KVA、HL-D-30KVA、HL-D-20KVA、HL-D-10KVA

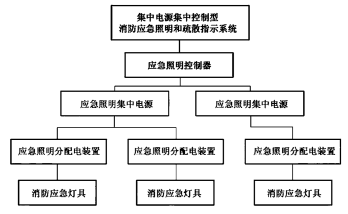

系統構成圖

HL-D-4KVA 消防應急集中電源設計參考

1、系統由應急照明控制器、HL-D-4KVA應急照明集中電源、集中電源型應急標志燈、照明燈組成。

2、任一臺應急照明控制器直接控制燈具的總數量不應大于 3200 ( 宜留有不少于 10% 的余量 )。

(1) 應急照明控制器應設置在消防控制室內 , 與 FAS 系統實現聯動 ; 可級聯 8 臺分控制器 , 擴展控制網絡。

(2) 控制器可按預設邏輯實現自動、手動控制系統應急啟動。并可實時檢測每個設備 / 燈具工作狀態和故障信息。

(3) 控制器與集中電源的通信回路采用 NH-RVSP-2* 1 .5mm2 SC20/ 耐火光纖。

3、HL-D-4KVA應急照明集中電源按輸出電壓等級 , 分為安全電壓 A 型和非安全電壓 B 型 , 回路不超過 8 路。

(1) A 型應急照明集中電源至燈具輸出回路 , 采用 DC24/36V ( 電源 + 通信 ) 無極性二總線模式。

(2) 非火災模式 , 在正常照明電源 / 系統主電源斷電后 , 可實現燈具應急點亮 ( 系統主電源斷電 , 應急不超過 0.5h)。

(3) 應急持續時間參閱 GB51309-3.2.4 (1 -6 條 )。

(4) 配接不同額定功率的燈具時 , 系統的持續應急時間不同 , 如 :P 額定配接功率 30min' 30min ≈ P 額定配接功率 90min* 90min。
