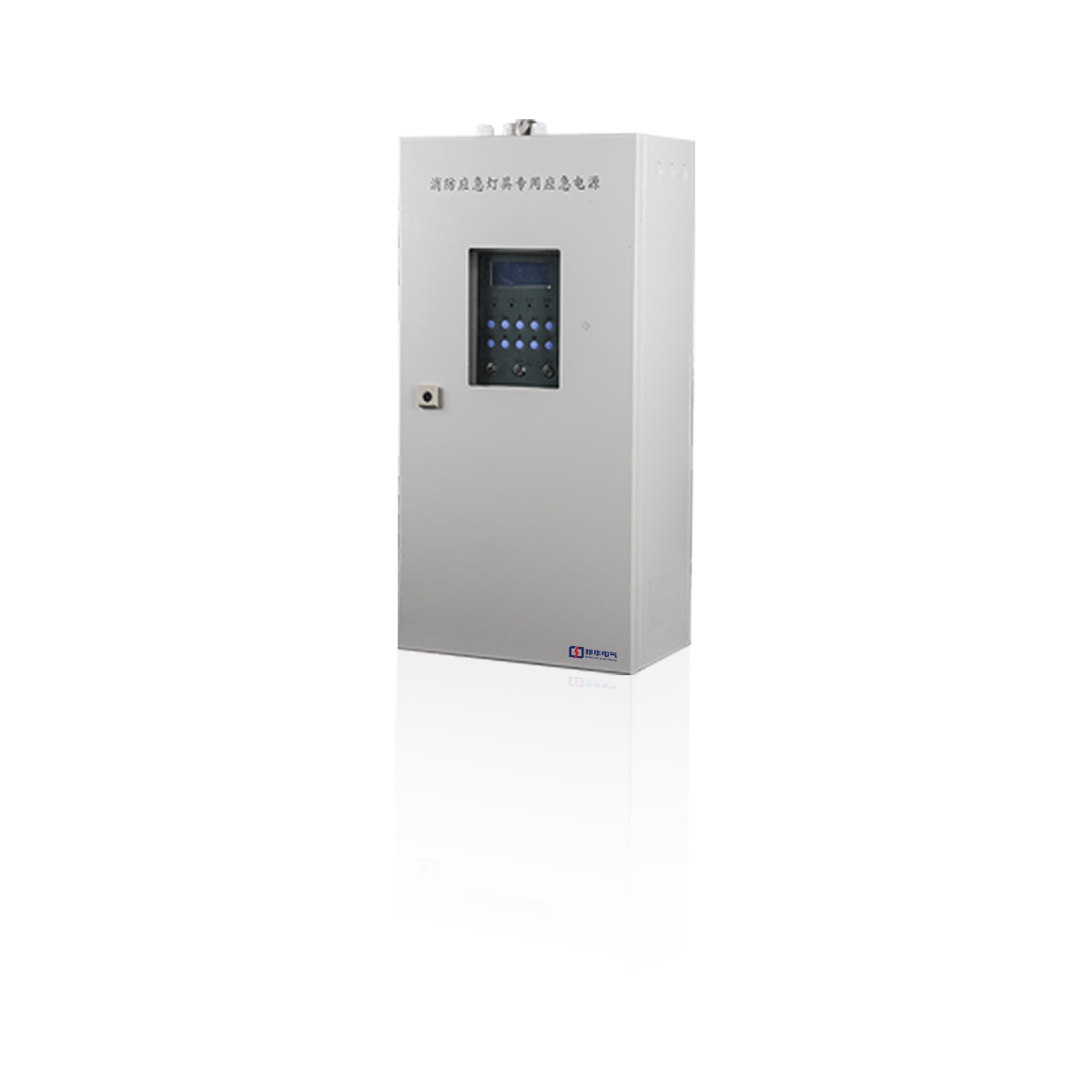

KF-D-1KVA 應急照明集中電源
閱讀次數：1872 發布時間：2021-01-26
KF-D-1KVA 應急照明集中電源一般分類
1.應急照明：安全應急照明KF-D-1KVA確保潛在危險的操作人員在突然停電時能夠避免危險的照明（如消防控制室、配電室、醫院手術室、電站高壓配電室、動力機械之中的手動操作等），危險品生產機械操作等）；
2.疏散應急照明：為確保操作人員的安全，在發生事故時，為工作人員迅速、安全離開事故現場而設置的照明（如走廊、樓梯等消防通道的應急照明、走廊、樓梯等消防通道的方向指示燈等）；
3.備用應急照明：當正常照明不正常時，能保證運行或活動繼續進行的照明（如體育場、車站、地鐵、機場、石化碼頭、電影院、工廠等）商業建筑、住宅、隧道、娛樂場所、學校等備用照明。
技術參數
| KE-D單相 | KE-D三相 | ||||||||
| 型號 | KE-D-1KVA | KE-D-2KVA | KE-D-10KVA | KE-D-40KVA | KE-D-5KVA | KE-D-20KVA | KE-D-55KVA | KE-D-132KVA | |
| 交流 輸入 | 相數 | 單相三線(L+N+PE) | 三相三線(A+B+C+N+PE) | ||||||
| 電壓范圍 | 220VAC±20%(可調整設定) | 380VAC±20%(可調整設定) | |||||||
| 頻率 | 50Hz ± 5% | 50Hz ± 5% | |||||||
| 充電電壓 | 54VDC | 108VDC | 216VDC | 243VDC | 216VDC | 243VDC | 536VDC | 536VDC | |
| 直流 輸入 | 額定電壓 | 48VDC | 96VDC | 192VDC | 216VDC | 192VDC | 216VDC | 480VDC | 480VDC |
| 電池數量 | 12Vx 4節 | 12Vx8節 | 12Vx16節 | 12Vx18節 | 12Vx 16節 | 12Vx18節 | 12Vx40節 | 12Vx40節 | |
| 電池類型 | 免維護鉛酸蓄電池 | 免維護鉛酸蓄電池 | |||||||
| 輸出電壓 | 220VAC ± 2% | 380VAC ± 3% | |||||||
| 輸出頻率 | 50 Hz ± 0.5% | 50 Hz ± 0.5% | |||||||
| 輸出功率 | 1KW | 2KW | 10KW | 40KW | 5KW | 20KW | 55KW | 132KW | |
| 應急 逆變 輸出 | 輸出波形 | 純正弦波 | |||||||
| 波形失真度 | <3%，線形負載 | ||||||||
| 峰值系數 | 3：1 | ||||||||
| 動態響應 | <5%（負載0 ~ 100%），響應恢復時間≤60mS | ||||||||
| 逆變效率 | >92% | ||||||||
| 過載能力 | 負載<125%,連續工作； 負載125 ~ 150%,持續10min； 負載>150%，持續60mS | ||||||||
| 后備時間 | >90min(可擴容） | ||||||||
| 切換時間 | ≤1S（可調整為快速切換≤5mS） | ||||||||
| 保護功能 | 輸入欠壓、過壓保護，輸出過載保護，輸出短路保護，蓄電池過充、過放保護 | ||||||||
| 絕緣強度 | 2000 VAC,1min | ||||||||
| 顯示與報瞀 | 采用液晶顯示屏和LED狀態指示燈 | ||||||||
| 軟件接口 | RS485接口，采用標準通信協議，透明開放，并提供相應的通信規約 | ||||||||
| 冷卻方式 | 智能風機控制冷卻 | ||||||||
| 噪音（正面1米） | <50db | ||||||||
| 工作環境溫度 | -10℃~45℃ | ||||||||
| 濕度 | 0~90%，無凝結 | ||||||||
| 海拔高度 | <2000m | ||||||||
智能疏散指示系統主要型號
KF-D-1KVA、KF-D-0.5KVA、KE-D-2KVA、KF-D-3KVA、KF-D-2KVA、KE-D-5KVA、KE-D-20KVA、KE-D-10KVA、KF-D-10KVA、KF-D-5KVA、KF-D-6KVA、KF-D-8KVA
產品型號及尺寸
| 型號 | 輸出功率（KW) | 主機外型尺寸(寬*深*高） | 電池柜體尺寸(寬*深*離） | 安裝方式 |
| KE-D-1KVA | 1KW | 600x300x750 | 750x300x1000 | 落地丨壁掛 |
| KE-D-2KVA | 2KW | 600x300x800 | 750x300x1200 | 落地丨壁掛 |
| KE-D-3KVA | 3KW | 600x450x800 | 700x400x1200 | 落地 |
| KE-D-5KVA | 5KW | 700x500x800 | 750x400x1200 | 落地 |
| KE-D-10KVA | 10KW | 750x550x800 | 750x450x1800 | 落地 |
| KE-D-20KVA | 20KW | 800x600x2260 | 800x600x2260 | 落地 |
| KE-D-37KVA | 37KW | 800x600x2260 | 800x600x2260 | 落地 |
| KE-D-55KVA | 55KW | 800x600x2260 | 800x600x2260 | 落地 |
| KE-D-75KVA | 75KW | 800x800x2260 | 800x800x2260 | 落地 |
| KE-D-100KVA | 100KW | 800x800x2260 | 800x800x2260 | 落地 |
| KE-D-132KVA | 132KW | 800x800x2260 | 800x800x2260 | 落地 |
| KE-D-150KVA | 150KW | 1000x800x2260 | 1000x800x2260 | 落地 |
| KE-D-200KVA | 200KW | 1000x800x2260 | 1000x800x2260 | 落地 |
KF-D-1KVA 應急照明集中電源輸出模式以及使用范圍
KF-D-1KVA照明EPS有五種輸出模式：連續輸出，市場力正常時有輸出，市場力異常時有輸出。非連續輸出，市場力正常時無輸出，市場力異常時有輸出。傳統的配電網輸出，市場力正常時有輸出，市場力異常時無輸出。消防聯動控制輸出EPS聯動控制之下的聯動輸出支路平時無輸出。只有當DC24V消防聯動控制指令信號開啟時（有手動和自動消防聯動模式），該支路才有輸出。
5和組合輸出，例如1和4或1和2的組合輸出，即EPS輸出有兩條不同的相線和公共中性線，通過單聯雙向開關就地控制向負荷燈供電。
KF-D-1KVA照明EPS主要為應急照明場所供電，主要負荷為各種照明燈具，主要包括：消防標志燈、白熾燈、緊湊型節能燈，直管熒光燈（熒光燈）、金屬鹵化物燈、高壓鈉燈、半導體發光燈（如LED白光燈等）、高壓電致發光材料等。
